| Analyysipalvelut |
|
| Ainepitoisuusmittaus teräksestä |
|
| |

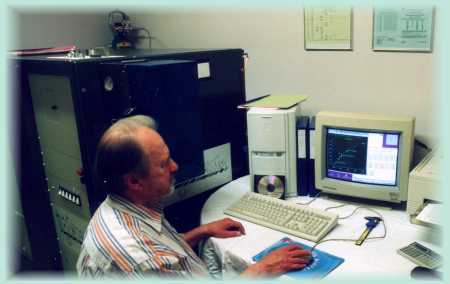

kuva: Reino, ARL 3560B spektrometri ja tulosten analysointilaitteisto.
|
| |
| |
Analysoimme teräksestä nämä
aineet: |
C=Hiili, Si=Pii, Mn=Mangaani, P=Fosfori, S=Rikki, Cr=Kromi,
Ni=Nikkeli,
Mo=Molybdeeni, Co=Koboltti, Cu=Kupari, Al=Alumiini, W=Wolframi,
V=Vanadiini, Ti=Titaani, Sn=Tina, As=Arseeni, Nb=Niobium, B=Boori,
Pb=Lyijy, Ce=Cerium, Fe=Rauta. |
|
| |
Ohje: näytepalan valmistelu |
Näytepalan tulee olla tasaiseksi hiottu/ hiottavissa.
Kappaleen tasainen alue pitäisi olla vähintään n.
20 mm leveä ja pituutta
tasaisella alueella pitäisi olla olla yli 30 mm jotta kappale voidaan
mitata
kahdesta paikasta.
Näytekappaleen minimikorkeus (paksuus) on n. 2 mm ja max korkeus
on
n. 60 mm. Leveys ja/tai pituus n. 100 mm max (mutta erityismuodossa
pituutta voidaan lisätä).
Pienin pala on pyöreä Ø 20 mm 'nappi': se mitataan vain yhdestä paikasta.
Kappaleen yläpinnan on johdettava sähköä mittauspaikan yläpuolelta
(maali ym. pois).
HUOM: Taotussa ja valssatussa kappaleessa hiilen pitoisuus on kappaleen
pinnassa huomattavasti matalampi kuin kappaleen sisällä. Tätä
ilmiötä
kutsutaan hiilokadoksi. Jotta hiilikato ei aiheuta virhettä mittaustulokseen,
on kappaleen pintaa hiottava/ koneistettava. Vähintään
0.5 mm riittää.
Kun kappaleita on useita, niihin kannattaa merkitä joku tunniste,
esim.
numero tai kirjain. |
| |
| |
Analysaattori, kehitystyö ja periaate |
Käytämme uusia ja luotettavia kalibrointipaloja USA:sta,
Euroopasta ja
muualta. Teräsrengillä on poikkeuksellisen laaja kokoelma kalibrointipaloja.
Niinpä voimme mitata monta (21) ainetta laajalla mittausalueella.
ARL 3560B analysaattorimme toimii digitaalisesti intensiteetin havainnoin-
nista lähtien. Digitaaliketjun alkupää on '90- luvun puolivälin tietokonetek-
niikkaa ja loppupää Windows 'WinOE' ohjelma tehokkaalla tietokoneella.
Asiantuntijamme on säätänyt laitteen huippu-kuntoon v. 2000. Kehitämme
jatkuvasti laitteen mittausohjelmia tarkemmiksi outoja seoksia varten.
Mittauksessa kappaletta kuumennetaan 1000 Voltin jännitteellä
pieneltä
alueelta. Alueelta irtoaa metallihiukkasia ja kukin alkuaine lähettää
valoa
omalla erityisellä aallonpituudella. Valo jaetaan erikoisprisman
kautta
spektriksi. Spektriltä tunnistetaan aallonpituudet, ja valon määrä
(=intensi-
teetti) mitataan. Siitä lasketaan kunkin aineen suhteellinen pitoisuus
kap-
paleessa. Tällaiset laitteet ovat spektrianalysaattoreita.
Kappaleen kuumentaminen tapahtuu laboratoriopuhtaassa Argon -kaasu-
kylvyssä.
. |
| |
Hinta ym. |
Mittauksen hinta on 25 € (sis. alv) / kappale + kappaleen
palautus-
postimaksu.
Hiomismaksu on 5,90 €. Se lisätään mittauksen hintaan, mikäli
kappa-
leesta joudutaan esim. poistamaan musta pinta tai pinta joudutaan muu-
ten oikaisemaan ennen mittausta.
Pitoisuusmittausten hinta koskee normaalitoimitusta. Silloin mittaukset
suoritetaan noin kuukauden sisällä muiden mittausten ohessa.
Mittauksia teh-
dään myös eri hintaan pikatoimituksena. Tällöin
on huomattava, että lait-
teen käynnistäminen kestää noin 5 vuorokautta. |
| |
|
020517 |
|
| Kovuusmittaus |
| |
|
|
Mittaamme kappaleen kovuuden. Mittalaite on kalibroitu tarkaksi erityisesti
korkeiden kovuuksien alueella. Kappaleen kovuus mitataan vähintään
kah-
desta vierekkäisestä kohdasta.
.
|
| |
Tietoja ja vinkkejä |
|
Mittauksessa painetaan timanttia metallin sisään. Tästä
jää pieni piste
näkymään kappaleeseen. Jos kappale/ terä on tarkoitettu
myyntiin, on
usea mittauspiste ulkonäön kannalta hankala.
Jos äärimmäiseen tarkkuuteen pyritään, pitäisi
kappale saada täysin lap-
peelleen. Puukon terä on aina hieman vino, ja se voi olla kupera/
kovera.
Luotettavampi tulos saadaan, kun kovuus mitataan näytepalasta,
joka on
samalla tavalla lämpökäsitelty kuin puukon terä.
Näytepalan toinen etu on,
että sitä ei ole välttämätöntä lähettää
takaisin. Pyydettäessä se lähete-
tään takaisin.
Mitattavassa kappaleessa pitää varautua hiilikadon aiheuttamaan
pinnan
kovuuden muutokseen. Kun teräksen pintakerroksesta katoaa hiiltä,
niin
kappale näyttää mittauksessa pehmeämmältä
kuin se todellisuudessa on.
Hiilikadon vaikutuksen voi poistaa hiomalla kappaleesta pois vähintään
0.2 mm karkaisun jälkeen. Ei pidä hioa liikaa, koska teräs
karkenee eri
tavalla eri syvyydestä.
Mittaaminen puukon leikkuuterän vierestä ei aina onnistu.
Ohuus, vinous,
kovera hionta ym. vaikuttavat tulokseen. Noin 5 mm:n etäisyydellä
leik-
kaavasta terästä tulokset alkavat olla luotettavia.
Kun kappaleita on useita, niihin kannattaa merkitä joku tunniste,
esim.
numero tai kirjain.
.
|
| |
Hinta |
Hinta on 6,80 € (sis. alv) / kappale + kappaleen palautuspostimaksu.
Tarjoushinta on 3:lle kappaleelle yhteensä 16,80 € (sis. alv.) + kappa-
leiden palautuspostimaksu.
Kappaleet voidaan mitata välittömästi niiden saavuttua.
|
